外形尺寸
◆ 1型结构型式
型号 | S1 | S2 | S3 | A | B | M | N | H | h | h1 | d(k6) | d1 | 键GB1096 | L | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | A1 | A2 | A3 | b1 | b2 | F |
SWL2.5 | 行程+20 | 行程+110 | 150.5 | 165 | 120 | 135 | 90 | 97 | 45 | 12 | 16 | 14 | 5×5×32 | - | 110.5 | 190 | 48 | 98 | 70 | 45 | 98 | 60 | 45.2 | 50 | 65 | 20 | 20 | 8.5 |
SWL5 | 行程+110 | 193 | 212 | 155 | 168 | 114 | 130 | 61.5 | 18 | 20 | 17 | 6×6×45 | - | 132 | 228 | 65 | 122 | 90 | 60 | 110 | 70 | 56.2 | 58 | 80 | 25 | 18 | 12 | |
SWL10 SWL15 |
行程+150 | 230 | 235 | 200 | 190 | 155 | 150 | 70 | 16 | 25 | 21 | 8×7×45 | 42 | 172 | 280 | 80 | 150 | 100 | 76 | 130 | 95 | 66.8 | 63.5 | 86 | 17 | 18 | 6.5 | |
SWL20 | 行程+190 | 262 | 295 | 215 | 240 | 160 | 176 | 87 | 20 | 28 | 28 | 8×7×45 | 42 | 213.5 | 322 | 100 | 185 | 120 | 83 | 170 | 108 | 72.5 | 95 | 122.5 | 35 | 31 | 6 | |
SWL25 | 行程+205 | 317 | 350 | 260 | 280 | 190 | 217 | 102 | 25 | 32 | 35 | 10×8×50 | 58 | 221 | 355 | 130 | 205 | 150 | 114 | 200 | 133 | 97 | 95 | 130 | 30 | 40 | 8 | |
SWL35 | 行程+250 | 350 | 430 | 280 | 360 | 210 | 240 | 115 | 30 | 38 | 35 | 10×8×70 | 80 | 265 | 430 | 150 | 260 | 180 | 121 | 210 | 139 | 120 | 135 | 170 | 35 | 40 | 10 |

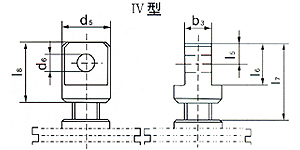

◆ 丝杆头部型式
型号 | 丝杆头部型式 | |||||||||||||||||||
Ⅰ | Ⅱ | Ⅲ | Ⅳ | |||||||||||||||||
d2(K6) | l1 | l2 | D7 | D8 | D9 | d3 | F1 | F2 | F3 | d4 | l3 | l4 | d5 | d6(H8) | b3 | l5 | l6 | l7 | l8 | |
SWL2.5 | 20 | 30 | 45 | 98 | 75 | 40 | 14 | 12 | 30 | 45 | M22×1.5-6g | 30 | 45 | 50 | 25 | 30 | 25 | 50 | 85 | 70 |
SWL5 | 25 | 40 | 51 | 122 | 85 | 50 | 17 | 18 | 40 | 51 | M30×2-6g | 39 | 51 | 65 | 35 | 42 | 37.5 | 75 | 117 | 105 |
SWL10 | 40 | 50 | 73.5 | 150 | 105 | 65 | 21 | 20 | 50 | 73.5 | M42×2-6g | 50 | 73.5 | 90 | 50 | 60 | 50 | 100 | 153.5 | 130 |
SWL15 | ||||||||||||||||||||
SWL20 | 50 | 60 | 80 | 185 | 140 | 90 | 26 | 20 | 60 | 80 | M48×2-6g | 60 | 80 | 110 | 60 | 75 | 60 | 120 | 170 | 150 |
SWL25 | 70 | 63 | 92 | 205 | 155 | 100 | 27 | 25 | 63 | 92 |
M72×3-6g |
63 | 92 | 130 | 70 | 90 | 70 | 140 | 204 | 175 |
SWL35 | 80 | 80 | 100 | 260 | 200 | 130 | 33 | 30 | 80 | 100 | M80×3-6g | 80 | 100 | 150 | 80 | 105 | 80 | 160 | 240 | 220 |
◆ 2型结构型式
型号 | S | S1 | S2 | A | B | M | N | H | H1 | h | h1 | d(k6) | d1 | 键GB1096 | L | L1 | L2 | D | D1 | A1 | A2 | A3 | F | 安全裕度X | Y |
SWL2.5 | 行程+85 | 行程+215 | 行程+238.5 | 165 | 120 | 135 | 90 | 100 | 97 | 45 | 12 | 16 | 14 | 5×5×32 | - | 110.5 | 190 | 98 | 68 | 45.2 | 50 | 65 | 26.5 | 20 | 3 |
SWL5 | 行程+100 | 行程+270 | 行程+300 | 212 | 155 | 168 | 114 | 131 | 131 | 61.5 | 14 | 20 | 17 | 6×6×32 | - | 132 | 228 | 122 | 83 | 56.2 | 58 | 80 | 30 | 20 | 3 |
SWL10 | 行程+125 | 行程335 | 行程+359 | 235 | 200 | 190 | 155 | 160 | 150 | 70 | 16 | 25 | 21 | 8×7×45 | 42 | 172 | 280 | 150 | 110 | 66.8 | 63.5 | 86 | 34 | 25 | 1 |
SWL15 | |||||||||||||||||||||||||
SWL20 | 行程+150 | 行程+404 | 行程+430 | 295 | 215 | 240 | 160 | 194 | 181 | 87 | 20 | 28 | 28 | 8×7×45 | 42 | 213.5 | 322 | 185 | 140 | 72.5 | 95 | 122.5 | 39 | 25 | 3 |
SWL25 | 行程+170 | 行程+476 | 行程+513 | 350 | 260 | 280 | 190 | 226 | 211 | 102 | 25 | 32 | 35 | 10×8×50 | 58 | 221 | 355 | 205 | 160 | 97 | 95 | 130 | 52 | 25 | 4 |
SWL35 | 行程+205 | 行程+535 | 行程+580 | 430 | 280 | 360 | 210 | 250 | 250 | 115 | 30 | 38 | 35 | 10×8×70 | 80 | 265 | 430 | 260 | 180 | 120 | 135 | 170 | 45 | 30 | 4 |
◆ 丝杆头部型式及螺母尺寸
型号 | 活动螺母尺寸 | 丝杆头部型式 | ||||||
Ⅰ | Ⅲ | |||||||
D2 | D3(h9) | F1 | F2 | D2(k6) | L4 | d4 | l3 | |
SWL2.5 | 80 | 50 | 45 | 15 | 20 | 30 | M22×1.5-6g | 30 |
SWL5 | 87 | 70 | 60 | 18 | 25 | 40 | M30×2-6g | 39 |
SWL10 | 110 | 90 | 75 | 25 | 40 | 50 | M42×2-6g | 50 |
SWL15 | ||||||||
SWL20 | 120 | 90 | 100 | 30 | 50 | 60 | M48×2-6g | 60 |
SWL25 | 155 | 130 | 120 | 35 | 70 | 63 | M70×3-6g | 63 |
SWL35 | 190 | 150 | 145 | 35 | 80 | 80 | M80×3-6g | 80 |
升降机的主要性能参数表
型号 | SWL2.5 | SWL5 | SWL10 | SWL15 | SWL20 | SWL25 | SWL35 | |
最大起升力(kN) | 25 | 50 | 100 | 150 | 200 | 250 | 350 | |
丝杆螺纹尺寸 | Tr30×6 | Tr40×7 | Tr58×12 | Tr65×12 | Tr90×16 | Tr100×20 | ||
最大拉力(kN) | 25 | 50 | 99 | 166 | 250 | 350 | ||
蜗轮蜗杆传动化 | P | 1/6 | 1/8 | 3/23 | 1/8 | 3/32 | 3/32 | |
M | 1/24 | 1/24 | 1/24 | 1/24 | 1/32 | 1/32 | ||
蜗轮每转行程(mm) | P | 1.0 | 0.875 | 1.565 | 1.56 | 1.5 | 1.875 | |
M | 0.250 | 0.292 | 0.5 | 0.5 | 0.5 | 0.625 | ||
拉力负荷时丝杆的最大伸长(mm) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
最大压力负荷时的最大提升高度(mm) | 丝杆头部无导向 | 250 | 385 | 500 | 400 | 490 | 850 | 820 |
丝杆头部导向 | 400 | 770 | 1000 | 800 | 980 | 1700 | 1640 | |
满载时蜗杆扭矩(N.m) | P | 18 | 39.5 | 119 | 179 | 240 | 366 | 464 |
M |
8.86 | 19.8 | 60 | 90 | 122 | 217 | 253 | |
效率(%) | P | 22 | 23 | 20.5 | 19.5 | 16 | 18 | |
M | 11 | 11.5 | 13 | 12.8 | 9 | 11 | ||
功率(KW) | P=T×n/9550{T:扭矩(N.m);n:转速(r/min)} | |||||||
不加行程的重量(Kg) | 7.3 | 16.2 | 25 | 36 | 70.5 | 87 | ||
丝杆每100mm的重量(Kg) | 0.45 | 0.82 | 1.67 | 2.15 | 4.15 | 5.20 | ||
润滑剂 | 合成钙钠基润滑脂ZGN-1或ZGN-2(-20℃~+100℃) | |||||||
润滑脂量(Kg) | 0.1 | 0.3 | 0.5 | 0.75 | 1.1 | 1.9 |
提升力和提升速度表
型号 | 提升力(kN) | 提升速度m/min(普通) | 蜗杆转速r/min | 提升速度m/min(慢速) | 蜗杆转速r/min | 型号 | 提升力(kN) | 提升速度m/min(普通) | 蜗杆转速r/min | 提升速度m/min(慢速) | 蜗杆转速r/min |
SWL2.5 | 25 | / | / | 0.0125 | 50 | SWL20 | 200 | 0.15 | 100 | 0.10 | 200 |
20 | / | / | 0.15 | 600 | 160 | 0.15 | 100 | 0.15 | 300 | ||
15 | / | / | 0.188 | 750 | 120 | 0.30 | 200 | 0.15 | 300 | ||
10 | / | / | 0.25 | 1000 | 100 | 0.30 | 200 | 0.25 | 500 | ||
5 | / | / | 0.45 | 1800 | 75 | 0.45 | 300 | 0.375 | 750 | ||
SWL5 | 50 | 0.044 | 50 | 0.0146 | 50 | 50 | 0.75 | 500 | 0.50 | 1000 | |
40 | 0.264 | 300 | 0.175 | 600 | 25 | 1.50 | 1000 | 0.90 | 1800 | ||
30 | 0.264 | 300 | 0.219 | 750 | SWL25 | 250 | 0.075 | 50 | 0.025 | 50 | |
20 | 0.526 | 600 | 0.292 | 1000 | 200 | 0.15 | 100 | 0.10 | 200 | ||
10 | 0.876 | 1000 | 0.525 | 1800 | 160 | 0.15 | 100 | 0.15 | 300 | ||
5 | 1.575 | 1800 | 0.525 | 1800 | 130 | 0.30 | 200 | 0.15 | 300 | ||
SWL10 | 100 | 0.288 | 200 | 0.15 | 300 | 100 | 0.45 | 300 | 0.25 | 500 | |
75 | 0.432 | 300 | 0.25 | 500 | 75 | 0.45 | 300 | 0.30 | 600 | ||
50 | 0.432 | 300 | 0.375 | 750 | 50 | 0.90 | 600 | 0.50 | 1000 | ||
35 | 0.864 | 600 | 0.90 | 1800 | SWL35 | 350 | 0.094 | 50 | 0.0313 | 50 | |
20 | 1.44 | 1000 | 0.90 | 1800 | 300 | 0.104 | 100 | 0.12 | 200 | ||
10 | 2.592 | 1800 | 0.90 | 1800 | 250 | 0.208 | 100 | 0.188 | 300 | ||
SWL15 | 150 | 0.072 | 50 | 0.025 | 50 | 200 | 0.416 | 200 | 0.188 | 300 | |
100 | 0.288 | 200 | 0, .15 | 300 | 150 | 0.624 | 300 | 0.313 | 500 | ||
80 | 0.288 | 200 | 0.25 | 500 | 100 | 0.624 | 300 | 0.47 | 750 | ||
60 | 0.432 | 300 | 0.30 | 600 | 50 | 1.248 | 600 | 0.626 | 1000 | ||
40 | 0.720 | 500 | 0.50 | 1000 | / | / | / | / | / | ||
20 | 1.44 | 1000 | 0.90 | 1800 | / | / | / | / | / | ||
10 | 2.592 | 1800 | 0.90 | 1800 | / | / | / | / | / |
注:表中参数是在环境温度20℃,工作持续率每小时20%或每分钟40%情况下得出的;当转速超过表中数值时,提升元件会因过热而出现早期磨损,使用时,应严加注意。
◆ 丝杆长度与极限负荷的关系
升降机的选型说明
根据丝杆行程和提升负荷查图1~图4,找出所需升降机的型号,再查提升力和提升速度表,校核提升速度是否满足要求。
例:已知提升负荷为F=20KN,丝杆行程=400mm,提升速度V=0.65m/min,试求所需的升降机。
根据F=20KN,丝杆行程=400mm查图2,选择SWL5升降机。再查提升力和提升速度表核对SWL5升降机在25KN负荷下只允许0.526m/min的速度,只有重选大型号的升降机,再查提升力和提升速度表得知SWL10在20KN负荷下允许提升速度为1.44m/min而满足要求。
说明
◆1) 当压力负荷减小时,提升高度可随之增大(两者具体关系详见图2~图4);
◆2) 在提升不同的负荷时,所允许的扭矩、功率、转速也不同,且不同工作持续率的最大功率也不同;
◆3) 1型结构采用油脂润滑,随着温度的升高应及时补充润滑剂;
◆4) 表中的效率为用油脂润滑条件下的参数;
◆5) 工作期间应及时更换润滑剂;
◆6) 工作环境温度:-20℃~+80℃;
◆7) 在静止状态一般可以自锁。
