型式、规格及表示方法
所属产品:
KWL蜗轮丝杆升降机
1.结构形式
1型——丝杆作轴向移动
2型——丝杆作旋转运动、螺母作轴向移动
2.装配型式
A型——丝杆(或螺母)向上移动;
B型——丝杆(或螺母)向下移动。
3.丝杆头部型式
1型结构型式的丝杆头部分为I型(园柱型)、n型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)四种型式;
2型结构型式的丝杆头部分为I型(园柱型)、Ⅲ型(螺纹型)二种型式。
4.传动比
快速比(K)、中速比(z)、慢速比(M)
5.提升承载能力
1、2、2.5、3、5、10、15、20、25、30(x10kN)十种
6.丝杆的防护
1型结构有基本型、防旋转型(F)和带防护罩(H);
2型结构有基本型和带防护罩型(H)。

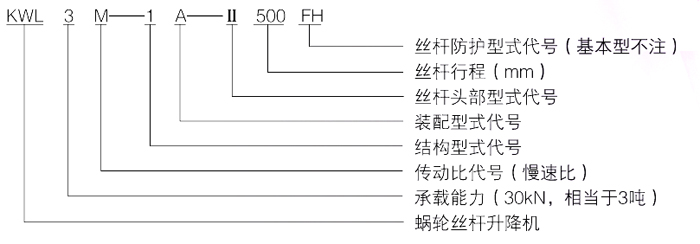

7.表示方法
